Defecte tachograaf of andere merk tachograaf vervangen door een universele DTCO 4.1

Deze functie is vooral bedoeld voor het installeren van een DTCO 4.1 Universele tachograaf indien de originele tachograaf defect was of indien het een vervanger is van een tachograaf van een andere fabrikant (Stoneridge, EFAS, Intellic enz). De vervangende tachograaf is geïnstalleerd en gegevens kunnen niet uit de vorige tachograaf worden gelezen.
Werking: Indien Flexibele Universele Programmering succesvol wordt uitgevoerd, wordt deze configuratie bewaard in de WorkshopTab backup servers. Op basis van de eerste 10 karakters van het VIN wordt gezocht of het voertuigtype al een keer een retrofit heeft doorlopen. Indien dit het geval is, zal de juiste configuratie worden opgehaald en kan de DTCO 4.1 succesvol worden geprogrammeerd.

Belangrijk:

  • Was bron tachograaf defect? Vergeet de Certificaat van Undownloadability (COU) niet !
  • Was de bron een werkende tachograaf van een ander merk? Vergeet niet 90 dagen te downloaden voordat je de tachograaf verwijderd!


Het kan dus ook voorkomen dat het voertuig nog niet bekend is in de WorkshopTab servers. In dit geval dien je de Standaard Universele Programmering-methode te gebruiken.

Procedure
Stap 1 Belangrijk: Tachograaf wordt niet gedetecteerd.

  • Laat de defecte tachograaf in het voertuig zitten en verbind je workshop link met de tab (niet verbinden mag ook), of
  • Installeer al de nieuwe Universele DTCO tachograaf, maar plaats de workshoplink nog niet in de tachograaf (maak geen verbinding)

Stap 2: Opstarten van de 'vervang tachograaf' procedure

  • Ga naar het menu [TCO Parameters] en start in dit menu het menu [Vervang tachograaf]
  • Indien Stap 1 juist is uitgevoerd komt de WorkshopTab met het bericht of het klopt dat er geen tachograaf aanwezig is.

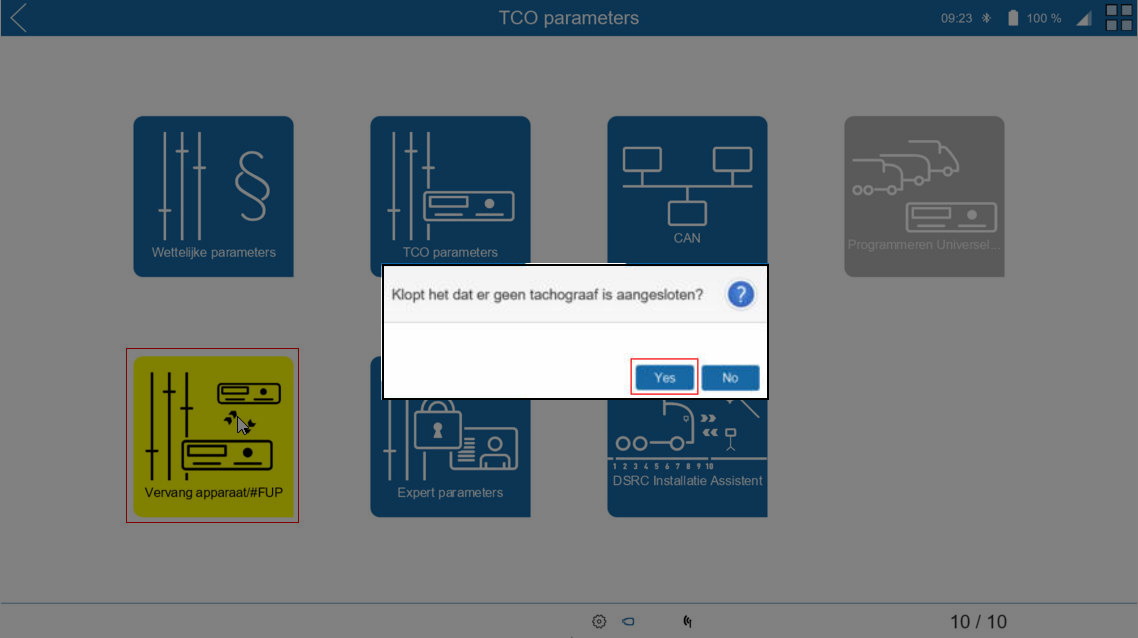

Figuur 1 - De procedure start met de opmerking dat er geen tachograaf is aangesloten



Stap 3: Verwijder de defecte of 'ander merk' OE tachograaf.

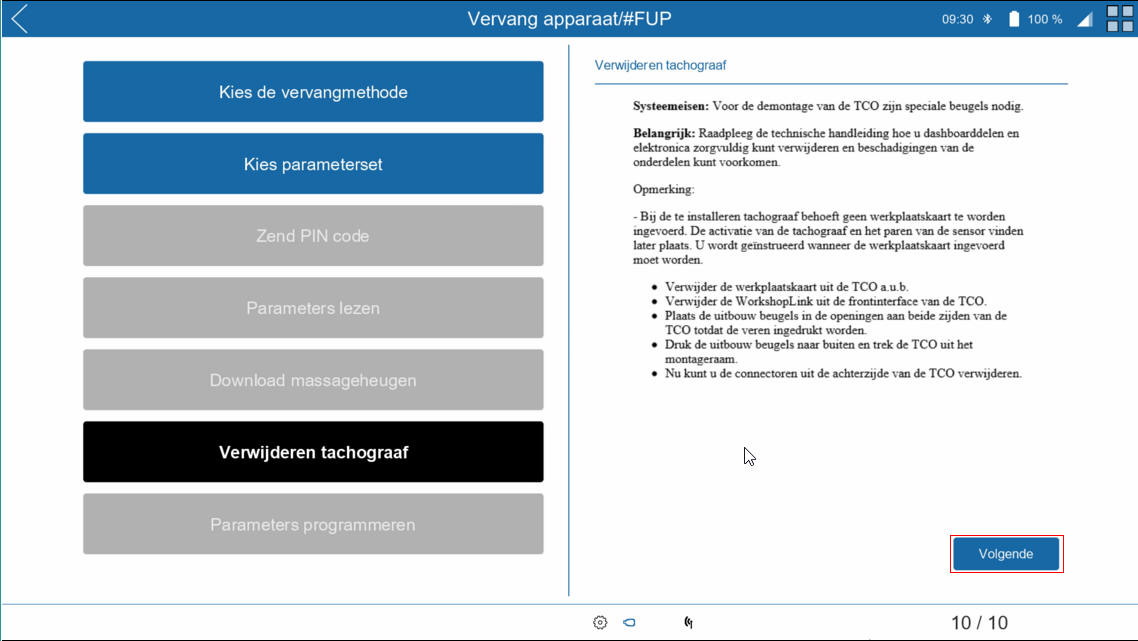

Figuur 2 - Verwijder de 'oude' tachograaf eerst (let op opmerking in de inleiding)



Stap 4: Zoek de VIN (Is dit type voertuig al eerder ergens in Europa geretrofit?)

  • Vul in de [Kies parameter set] menu de eerste 10 karakters (cijfers) van het VIN in.
  • LET OP: HOOFDLETTERS (zoeken is case-sensitive)

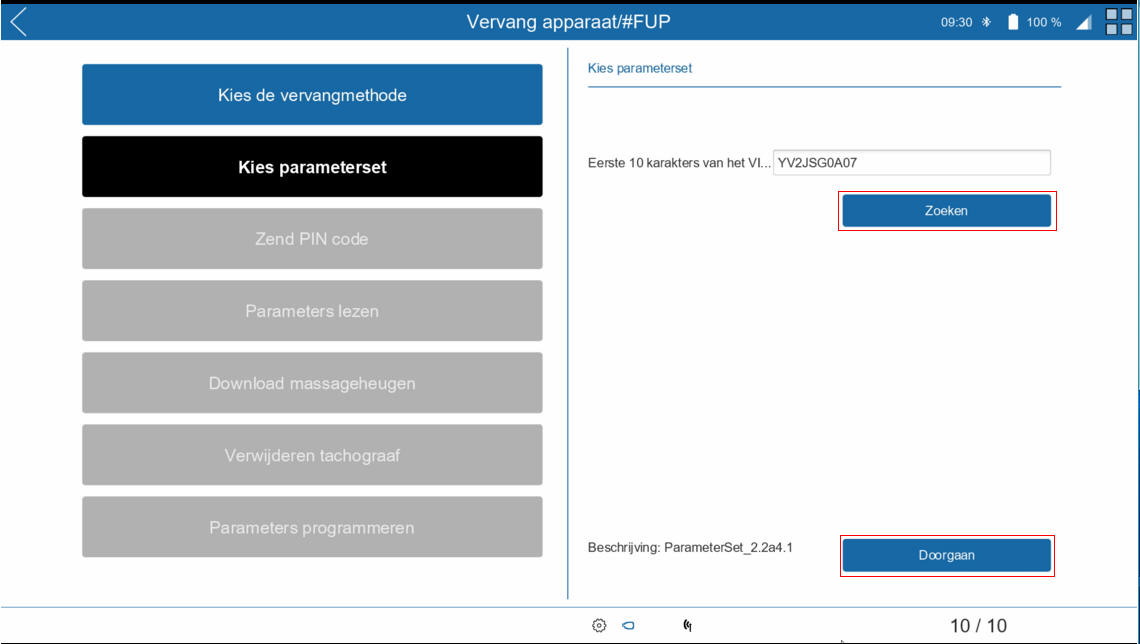

Figuur 3 - Vul de eerste 10 karakers in van het VIN nummer (Hoofdletters)



Stap 5: Gevonden = #FUP, Niet gevonden = Standaard Universeel programmeren

  • Geen bestand aanwezig: dit wordt aangegeven. Plaats de universele DTCO 4.1 tachograaf in het voertuig, verbind de tachograaf met de workshop link en ga verder met de procedure Standaard Universeel Programmeren.
  • Bestand gevonden: Plaats de universele DTCO 4.1 tachograaf in het voertuig, verbind de tachograaf met de workshop link en programmeer de gevonden parameterset in de nieuwe universele tachograaf.  Controleer of alle CAN aansluitingen en eventuele externe CAN modules op de juiste wijze zijn aangesloten (gaat de link bij "programmeer" naartoe)

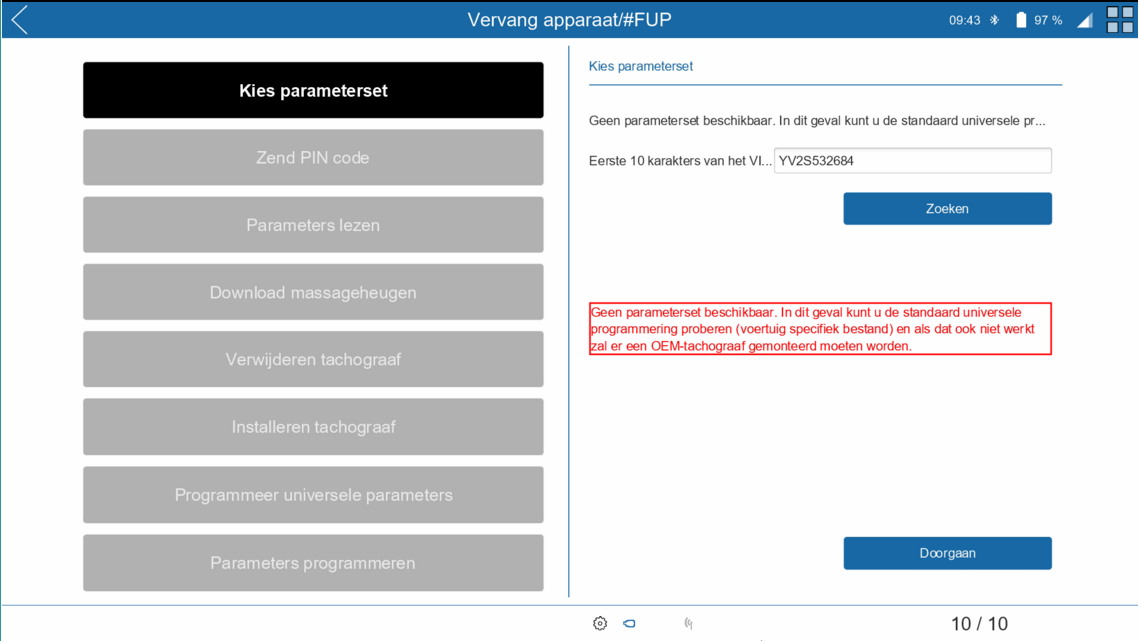

Figuur 4 - Indien dit voertuig nog niet voorkomt in het bestand, dan doorgaan met Standaard Universeel Programmeren
